5. Kirchoffi II reegel


Kirchoffi teine seadus: magnetilise potentsiaali langus suletud kontuuris võrdub kõigi magnetomotoorsete jõudude summaga, mis toimivad selles kontuuris.


H - magnetvälja tugevus (ühik: 1 A/m)

l - magnetahela pikkus

I - voolutugevus mähises

w - keerdude arv mähises

Korrutist nimetatakse magnetiliseks pingeks:


Um - magnetiline pinge (ühik: 1 A, ehk amper).

Korrutise Iw ühik on amper-keerd. Seda korrutist nimetatakse magnetomotoorjõuks (F).


Magnetojmotoorjõu suuna määramine

Kui pooli haarata parema käega nii, et 4 sõrme näitasid voolu suunda pooli keerdudes, siis välja siirutatud suur pöial näitab F=Iw suunda.

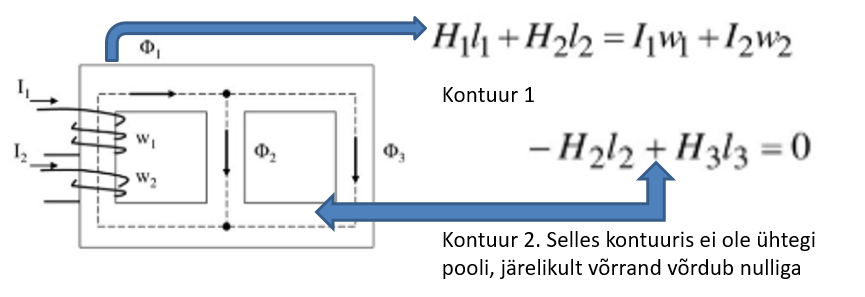

Olgu on antud magnetiline hargahel. Ahela vasakpoolses kontuuris on kaks mähist keerdude arvuga vastavalt w1 ja w2 (vt joonis). Kirchoffi II reegli saab kirjutada järgmiselt.


Magnetahelas kehtib sama süsteem analoogiliselt alalisvoolu ahelatega. Lahendamise metoodika koosneb etapidest:
1) määratakse magnetomotoorjõu  (F1 ja F2) suunad. Määratakse parema käe reegli abil. Tuleb võtta parem käsi ning haarata selle käega pooli nii, et 4 sõrme näitasid voolu suunda pooli keerdudes ning välja siirutatud pöial näitab jõu suunda.
2) Magnetvoogude (Φ1, Φ2 ja Φ3) suunad määratakse suvaliselt.
3) Kontuuri ringkäigu suunad ka valitakse suvaliselt
4) Kui magnevoo suund ühtib kontuuri ringkäigu suunaga, siis magnetiline pinge on „+” märgiga, vastasel juhul viimane on negatiivne.
5) Kui F suund ühtib ringkäigu suunaga, siis ta on positiivne, vastasel juhul on negatiivne.
